Projektbeispiele der ESD-Gruppe

Maschinenbau

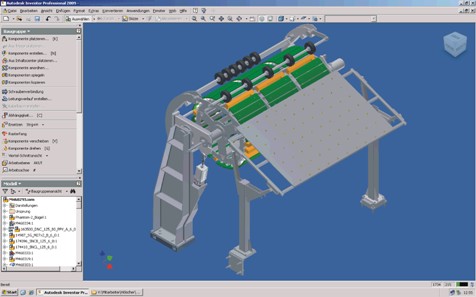

Zunächst wurde ESD beauftragt die Idee des Kunden, einen Blechwender in
den Betriebsablauf seines Walzwerkes zu integrieren, zu untersuchen.
ESD projektierte den Blechwender und entwickelte eine kostengünstige Lösung.
Der Kunde beauftragte ESD im 2. Step mit der Konstruktion und Detaillierung
der Maschine unter Berücksichtigung seiner Fertigungsmöglichkeiten und der
widrigen Umgebung eines Stahlwerkes.
Beide Leistungsphasen erfolgten zum Festpreis im Technischen Büro der ESD.

Schwermaschinenbau/Stahlbau

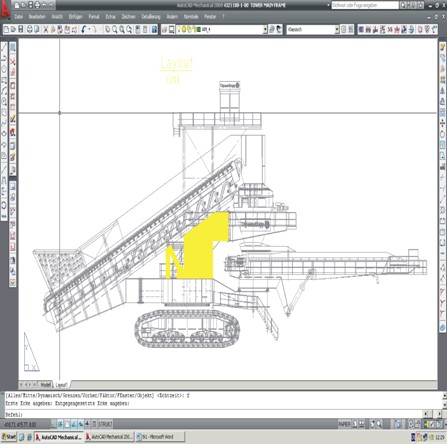

Änderungskonstruktion und Detaillierung zahlreicher Baugruppen eines Kohle-
brechers für ein Tagebauprojekt in China.
Der Brecher ist ein Raupenfahrzeug mit einer Länge von ca. 50 Metern.
Zum Leistungsumfang der Baugruppe gehörten beispielsweise das Elektrohaus,
eine Trafobühne, die Brecherwalzenlagerungen und die stählernen Tragwerke
der Ausleger. Das Projekt haben wir im Technischen Büro der ESD zum Festpreis
unter Einhaltung des engen Zeitrahmens ausgeführt.

Sondermaschinenbau

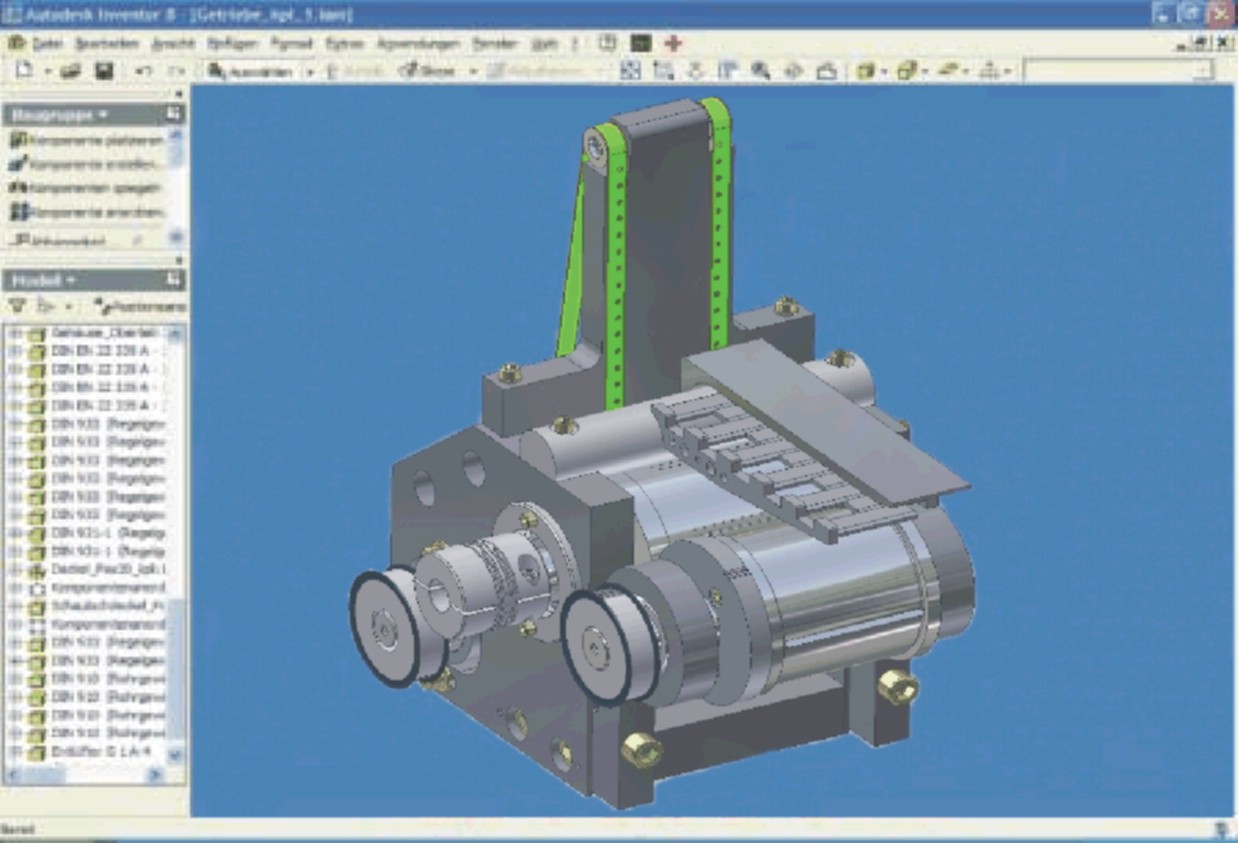

Die Eigenentwicklung einer Folienschneidmaschine wurde in Hinsicht auf eine Produktionssteigerung bestehender Anlagen projektiert. Die Herausforderung war
eine hohe Fördergeschwindigkeit zu realisieren, ohne dass die Folie Schaden nimmt.
Mit Hilfe moderner 3D-Modellierung und anschließender Prozesssimulation konnten
wir an die technischen Grenzen gehen und trotzdem eine störungsfreie Funktion gewährleisten.

Anlagenbau

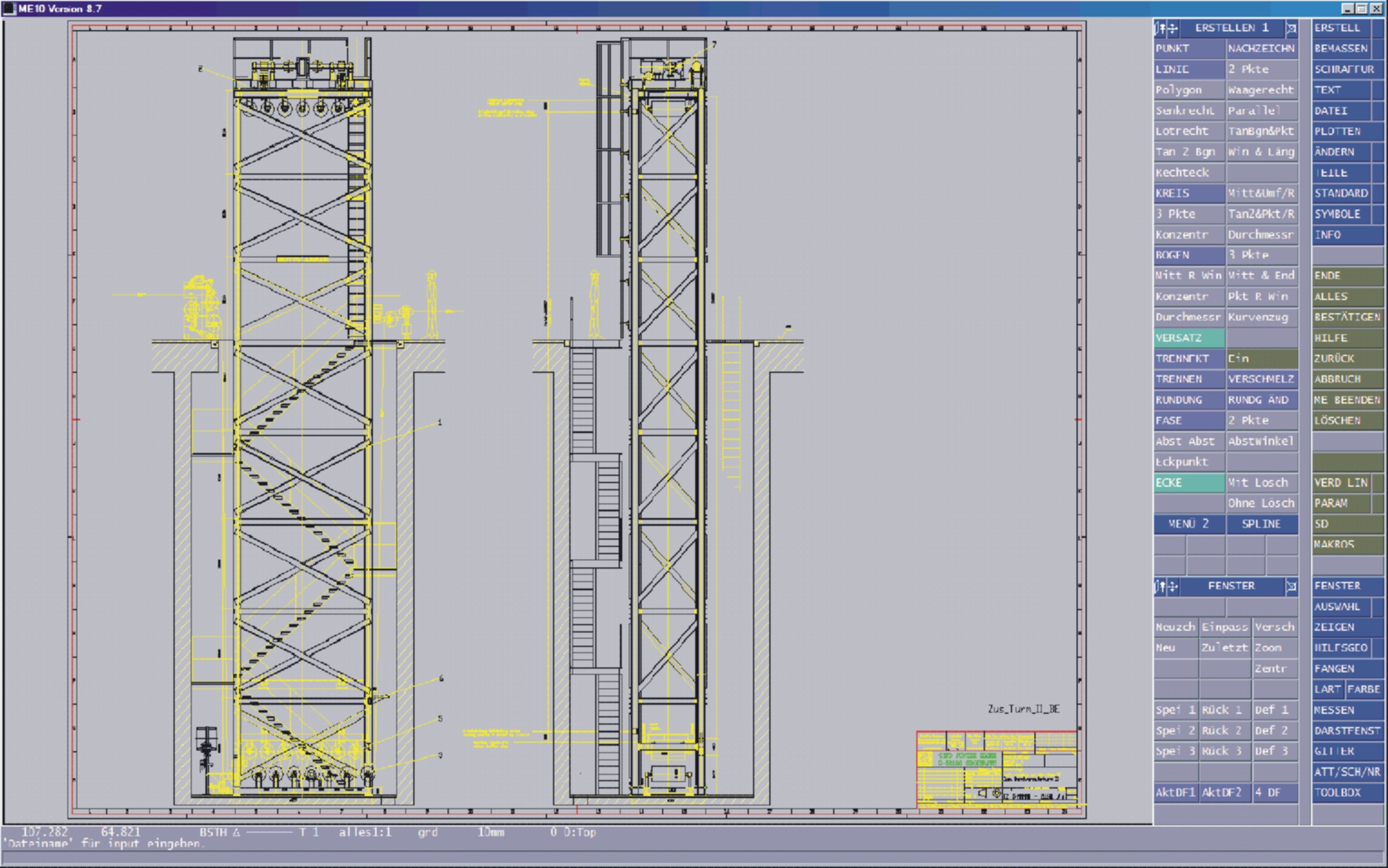

Änderungskonstruktion umfangreicher Stationen (Bandspeichertürme, Bundhubwagen,
S-Walzen etc.) von mehreren Bandbehandlungsanlagen für Kupferbleche. Aufgrund
der Größe des Projektes und der kurzen Lieferzeit konnte unser Kunde das Projekt
nicht allein mit seiner Konstruktionsabteilung bewältigen.
Das 3.000-Stunden-Projekt wurde in einem TB der ESD zum Festpreis bearbeitet.
Die Konstruktion wurde mit HP-ME10 und einer direkten Anbindung an den
Kunden-Server ausgeführt.

Windkraftanlagen

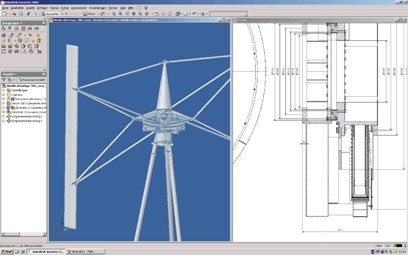

Für die Neuentwicklung einer 300 kW-Version eines Windenergiekonverters
übernahmen wir nach Kundenvorgaben die Entwurfskonstruktion des Stahlturmes,
des Rotorwerkes und des Generators. Die Modellierung der Komponenten wurde
mit dem CAD-Programm Inventor in unserem Technischen Büro und zeitweise
im Hause des Kunden durchgeführt.
Die Leistung wurde nach Aufwand durchgeführt.

Getriebebau

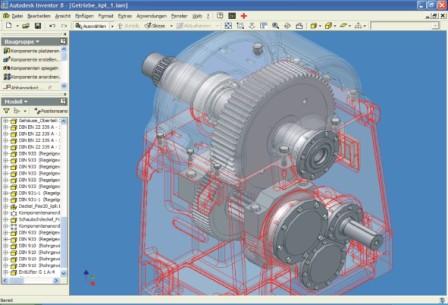

In einem vorgegebenen sehr engen Zeitrahmen musste ein Ersatz für ein nicht
mehr lieferbares Getriebe konstruiert werden. Obwohl der Kunde nur ein
2D-CAD-Programm einsetzte, wurde die Konstruktion aus Zeit- und Kostengründen
in 3D modelliert. Neben den Fertigungszeichnungen erhielt der Kunde konvertierte
2D-Zeichnungsdateien für sein CAD-System. Die Tätigkeit wurde vor Ort auf einer
CAD-Anlage der ESD ausgeführt.
